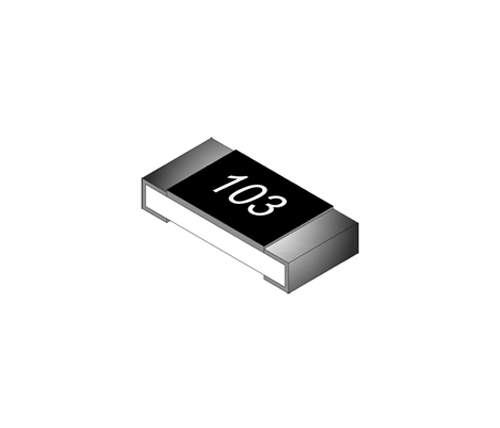

選型時如何考慮貼片電阻器的溫度系數?

作者: 深圳市昂洋科技有限公司發表時間:2024-09-30 10:20:02瀏覽量:911

在選型時考慮貼片電阻器的溫度系數是至關重要的,因為溫度系數直接反映了電阻值隨溫度變化的程度,這對于電路的穩定性和可靠性具有重要影響。以下是在選型時考慮貼片電阻器溫度系數的具體步驟和要點: ...
文本標簽:

在選型時考慮貼片電阻器的溫度系數是至關重要的,因為溫度系數直接反映了電阻值隨溫度變化的程度,這對于電路的穩定性和可靠性具有重要影響。以下是在選型時考慮貼片電阻器溫度系數的具體步驟和要點:




一、了解溫度系數的定義和單位


定義:溫度系數(Temperature Coefficient of Resistance, TCR)表示電阻阻值隨溫度變化的程度。


單位:通常以ppm/℃(百萬分之一每攝氏度)為單位,表示溫度變化1℃時電阻值變化的相對百分比。


二、確定電路的工作環境


溫度范圍:明確電路將在何種溫度范圍內工作,包括最高溫度、最低溫度以及可能的溫度波動。


環境因素:考慮其他可能影響電阻溫度系數的環境因素,如濕度、氣體等。


三、選擇適當的溫度系數等級


等級劃分:貼片電阻的溫度系數通常有W級(±200ppm/℃)和X級(±100ppm/℃)等。


選擇原則


對于需要高穩定性的電路,應優先選擇溫度系數小的電阻,如X級。


對于允差為F級的電阻,可以考慮采用X級溫度系數。


其他級允差的電阻一般為W級。


四、考慮電阻的功率和尺寸


功率:確保所選電阻的功率等級高于或等于電路中的實際功率消耗,以防止電阻過熱。


尺寸:根據電路板的尺寸和布局要求,選擇合適的電阻尺寸和封裝形式。


五、綜合評估其他參數


阻值:根據電路設計需求確定阻值,確保電阻的匹配參數滿足要求。


精度:根據電路的重要性,確認可以允許的誤差值,選擇適當的精度等級。


耐壓值:對于需要承受較高電壓的電路,應關注電阻的耐壓能力。


六、選擇質量可靠的產品


品牌信譽:選擇知名品牌和信譽良好的供應商,以確保電阻的質量和穩定性。


認證標準:關注電阻是否符合相關的國際或行業標準,如ISO、IEC等。


綜上所述,在選型時考慮貼片電阻器的溫度系數需要綜合考慮多個因素,包括電路的工作環境、溫度系數等級、功率和尺寸、其他參數以及產品質量等。通過全面評估這些因素,可以選擇出最適合電路需求的貼片電阻器。
