貼片電容焊接流程,請看方法與步驟

作者: 昂洋-柯正發表時間:2020-07-28 14:55:53瀏覽量:5863

貼片電容被普遍使用于各類電子范疇中,雖然不是用量最多的電子元器件,但焊接的損壞率很高,緣由許多都是出現在貼片電解電容的焊接問題上
文本標簽:貼片電容焊接流程
  貼片電容被普遍使用于各類電子范疇中,雖然不是用量最多的電子元器件,但焊接的損壞率很高,緣由許多都是出現在貼片電解電容的焊接問題上。那么一般貼片電容怎么焊接?需要哪些步驟,感興趣的小伙伴來了解下吧!
  1、早期準備

  先在焊盤上涂助焊劑,再用烙鐵處置一遍,避免焊盤鍍錫不良或被氧化,造成欠好焊接。如果使用熱風槍焊接,不是特別熟練,可以將溫度設置的高一點(400℃),長期焊接的熟練工可以將溫度設置在300℃即可。

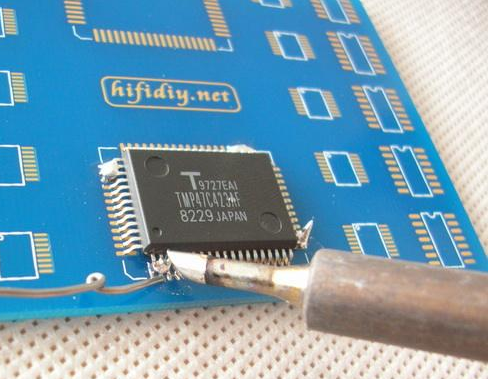

貼片電容焊接

  2、預熱
  將焊錫機接上電源,將電烙鐵預熱,準備錫膏調節好溫度以免焰鐵頭焊接敏感度下降,導致焊錫氧化。
  3、辨認
  貼片電阻、電容的焊接辦法大抵是一樣的,焊接點也很類似都是平鋪的兩個打仗點,但電容的打仗點中央有一條白線用以辨別電阻的焊接點。貼片電阻、電容的體積都很小,有的僅有兩三根頭發大而貼片電阻已。電阻普通都是玄色的,在背面商標有響應的數字代表其規格。

  在電路板上也會有響應標識標出其地位。如在響應的電阻焊接點中央標有"R+數字",對應焊接上便可。這電阻是不分正負無正極的而貼片電容且不一定。負極無正負極貼片電容普通為小正方形,其四周都可以貼片做焊接面。電容有正負極的電容絕對較大,電容只有一個焊接面,在背面上標有一條深色的直線的為正極,在電路板上標有"C+數字"的焊接點位電容的焊接點,有"+"號的一端有正負極其正極。

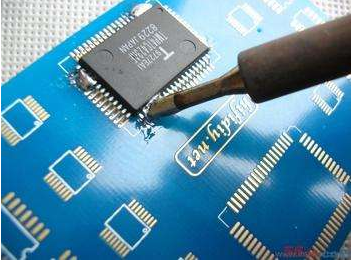

貼片電容焊接

  4、定位
  先用電烙鐵熔一點焊錫到個中一個焊接點,再用銀子夾取貼片電阻、電容安排焊接點上,再用電烙鐵融化剛點上去的焊錫,使電阻、電容的一端先焊接上,牢固電阻、電容。注重:電阻和電容要正放在兩個焊接點正中央,若誤差比較大,要用烙鐵再次融化焊錫,微調電阻、電容的地位使其正對中央便可。
  5、焊接
  先融一些焊錫到烙鐵頭尖端,再點去焊接點的別的一段便可。
  6、潤色

  在焊接好電阻、電容后,窺察其焊接點能否及格雅觀。若分歧雅觀,則應再焊,在點恰當松香,使焊錫外面圓潤。

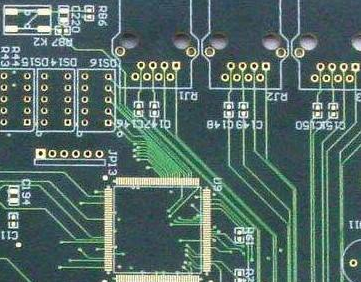

貼片電容焊接

  關于電容焊接的問題就到這里了,具體流程就是這樣,但真實還得看焊接師傅的技藝,所謂臺上一分鐘,臺下十年功,本文心得由昂洋科技資深焊接師傅提供,謝謝預覽!
