陶瓷貼片電容NPO、X7R、Z5U、Y5V詳解,用途有哪些?

作者: 昂洋-奎勝發表時間:2020-07-30 14:32:12瀏覽量:4810

貼片材質的規格根據不同種類其的用途也不一,下面這幾種常規陶瓷貼片電容你知道多少,他們分別是NPO、X7R、Z5U、Y5V幾個種類,我們對它們的特性、參數及用途做一下詳細解說。
文本標簽:陶瓷貼片電容用途
  貼片材質的規格根據不同種類其的用途也不一,下面這幾種常規陶瓷貼片電容你知道多少,他們分別是NPO、X7R、Z5U、Y5V幾個種類,我們對它們的特性、參數及用途做一下詳細解說。

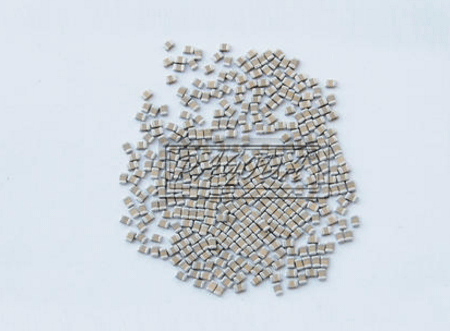

  1、NPO陶瓷貼片電容器

陶瓷貼片電容用途

  NPO是一種最常用的具有溫度補償特性的單片陶瓷電容器。它的填充介質是由銣、釤和一些其它稀有氧化物組成的。
  NPO電容器是電容量和介質損耗最穩定的電容器之一。在溫度從-55℃到+125℃時容量變化為0±30ppm/℃,電容量隨頻率的變化小于±0.3ΔC。NPO電容的漂移或滯后小于±0.05%,相對大于±2%的薄膜電容來說是可以忽略不計的。其典型的容量相對使用壽命的變化小于±0.1%。NPO電容器隨封裝形式不同其電容量和介質損耗隨頻率變化的特性也不同,大封裝尺寸的要比小封裝尺寸的頻率特性好。
  用途
  NPO電容器適合用于振蕩器、諧振器的槽路電容,以及高頻電路中的耦合電容。

  2、X7R陶瓷貼片電容器


  X7R電容器被稱為溫度穩定型的陶瓷電容器。當溫度在-55℃到+125℃時其容量變化為15%,需要注意的是此時電容器容量變化是非線性的。
  X7R電容器的容量在不同的電壓和頻率條件下是不同的,它也隨時間的變化而變化,大約每10年變化1%ΔC,表現為10年變化了約5%。
  X7R電容器主要應用于要求不高的工業應用,而且當電壓變化時其容量變化是可以接受的條件下。它的主要特點是在相同的體積下電容量可以做的比較大。
  用途
  X7R電容器適用于隔直、耦合、旁路與容量穩定性要求不太高的鑒頻電路。

  3、Z5U陶瓷貼片電容器

陶瓷貼片電容用途

  Z5U電容器稱為“通用”陶瓷單片電容器。這里首先需要考慮的是使用溫度范圍,對于Z5U電容器主要的是它的小尺寸和低成本。對于上述三種陶瓷單片電容來說在相同的體積下Z5U電容器有最大的電容量。但它的電容量受環境和工作條件影響較大,它的老化率最大可達每10年下降5%。
  用途
  盡管它的容量不穩定,由于它具有小體積、等效串聯電感(ESL)和等效串聯電阻(ESR)低、良好的頻率響應,使其具有廣泛的應用范圍。尤其是在退耦電路的應用中。Z5U電容器的其他技術指標如下:
  ①工作溫度范圍+10℃---+85℃
  ②溫度特性+22%-----56%
  ③介質損耗最大4%

  4、Y5V陶瓷貼片電容器

陶瓷貼片電容用途

  Y5V電容器是一種有一定溫度限制的通用電容器,在-30℃到85℃范圍內其容量變化可達+22%到-82%。Y5V的高介電常數允許在較小的物理尺寸下制造出高達4.7μF電容器。Y5V電容器的其他技術指標如下:
  ①工作溫度范圍-30℃---+85℃
  ②溫度特性+22%-----82%
  ③介質損耗最大5%
  用途
  Y5V是一種普通用途的電容器,在使用溫度(-30~+85℃)范圍內容值變化率較大,+22/-82%以內,老化率為10年5%。容值范圍1000pF~10μF。
  關于陶瓷貼片電容NPO、X7R、Z5U、Y5V特性就這么多了,想要了解更多內容就請繼續關注我們,我們有專業的技術團隊為您解答更多問題。
