英文 Multi-Layer Ceramic Capacitors,簡稱 MLCC
一、尺寸規格
貼片電阻尺寸有0201~2020約9個規格，有英制和公制兩種標識方式，見下表：
|
英制 |
公制 |
長度(L) |
寬度(W) |
厚度 |
|
0201 |
0603 |
0.60±0.03 |
0.30±0.03 |
0.3±0.03 |
|
0402 |
1005 |
1.00±0.05 |
0.50±0.05 |
0.50±0.05 |
|
0603 |
1608 |
1.60±0.10 |
0.80±0.10 |
0.80±0.10 |
|
0805 |
2012 |
2.00±0.10 |
1.25±0.10 |
1.25±0.20 |
|
1206 |
3216 |
3.20±0.30 |
1.60±0.20 |
1.60±0.20 |
|
1210 |
3225 |
3.20±0.30 |
2.50±0.20 |
1.60±0.20 |
|
1808 |
4520 |
4.50±0.40 |
2.00±0.30 |
1.25±0.20 |
|
1812 |
4532 |
4.50±0.40 |
3.20±0.30 |
1.60±0.20 |
|
2020 |
5750 |
5.70±0.40 |
5.00±0.30 |
2.00±0.20 |
二、額定電壓系列
電壓系列有：
4.0V、6.3V、10V、16V、25V、50V ；100V、200V、250V、500V、630V ；
1000V、1500V、2000V、2500V、3000V ；4000V
4.0V～50V，低壓；100V～630V，中壓；1000V～4000V，高壓.
· 電氣特性
陶瓷貼片電容器（MLCC）材質主要有NPO(COG),X5R,X7R,Y5V.
NPO(COG)工作溫度為-55 to +125°C ，溫度系數為(0±30)ppm/℃，容值范圍為0.1pF to 0.1μF ，誤差為Cap≤5pF：A (±0.05pF), B (±0.1pF), C (±0.25pF) 5pF<cap
X7R工作溫度為-55 to +125°C,溫度特性為15%，容值范圍為100pF to 47μF；誤差為
K (±10%)
X5R工作溫度為-55 to +85°C,溫度特性為15%，容值范圍為100pF to 220μF；誤差為
K (±10%), M (±20%)
Y5V工作溫度為-30 to +85°C,溫度特性為+22/-82% ，容值范圍為0.01μF to 100μF；誤差為Z (-20/+80%)
四、電容內部結構

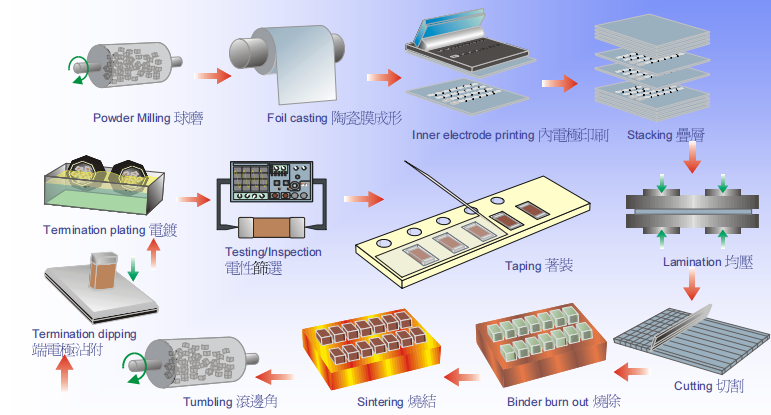

五、電容生產流程
